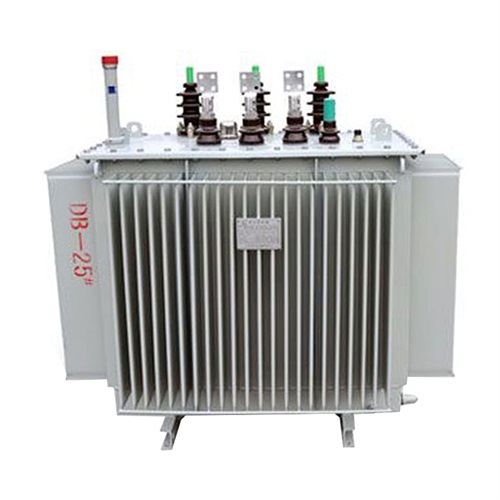

S20-250KVA油浸式變壓器
- 產品介紹
S20-250KVA油浸式變壓器是*新系列無耗商品,S20-250KVA油浸式變壓器選用優質材料,在電磁線圈器身和絕緣層層面,應用新技術、新型材料,從而使得滿載、負載損耗顯著降低,性能構造更加可靠和優異。
S20-250KVA油浸式變壓器可用自然環境
*高環境溫度+40℃
*低環境溫度-10℃
*高日平均溫度+30℃
*高年平均溫度+20℃
*大日溫度差25K
平均海拔不得超過1000m
*大風力25m/s
空氣相對濕度月均值空氣濕度不得超過90%
日均值空氣濕度不得超過95%
耐地震災害水平:8級
路面水準瞬時速度:0.25g
路面垂直加速度:0.125g
安裝地點的坡度:不得超過3°
考慮到日照、污濁、凝露現象及當然腐蝕危害。
周邊氣體不會受到腐蝕或可燃?xì)怏w、水蒸汽等明顯環境污染,安裝地點無強烈震動。
S20-250KVA油浸式變壓器結構與特性:
鐵芯:所有選用優質晶粒取向冷扎鐵氧體磁芯,全斜沒孔捆扎構造,鐵芯為多級別梯形,三接縫處或五接縫,空損低、噪音低:卷鐵芯用專業設備立即纏繞成的,無縫、沒角重,降低了磁電式,空損低;非晶合金變壓器鐵,心選用美國聯信公司生產制造的原材料,和傳統鐵氧體磁芯對比,均值減少空損72%,空載電流50%。
電磁線圈:選用優質QQ縮醒漆包圓銅心線,無氧銅桿感應釬焊的扁銅幣或銅結繞制作而成,其方式有圓桶式、回轉式、新式螺旋、瓦解型等,具備一定的抗電強度、機械強度和散熱能力。
機油箱:選用優質厚鋼板加工而成,有橢圓形、距形等部件,排熱元器件選用片式散熱器、澎漲熱管散熱器或波浪紋機油箱,機油箱在廠區開展可信賴的密封試驗,內外表面經酸洗鈍化、酸洗磷化后,開展三底一面漆料暇涂,既耐腐蝕又別具一格。
