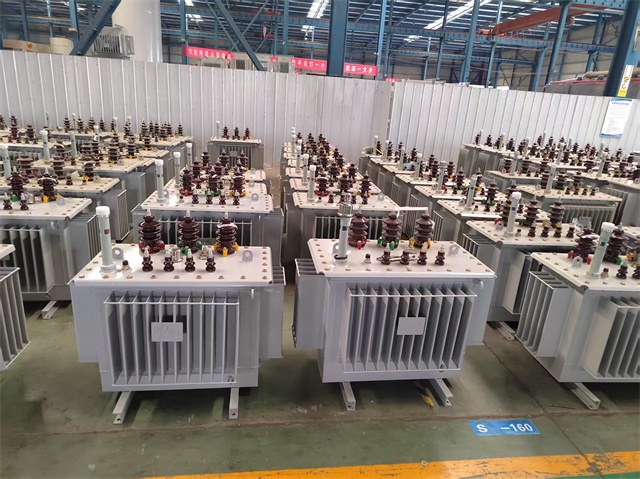

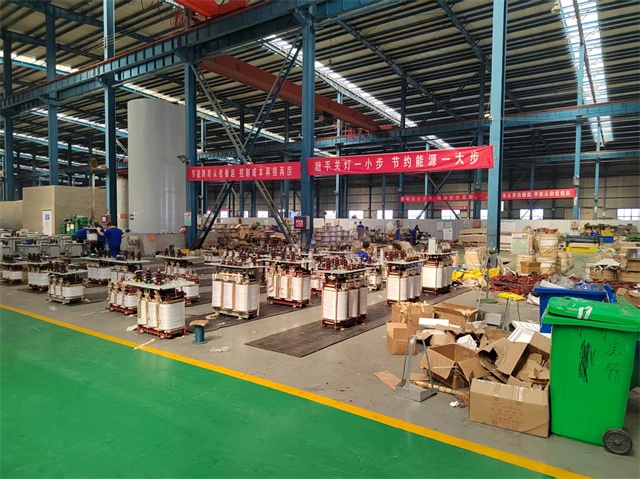

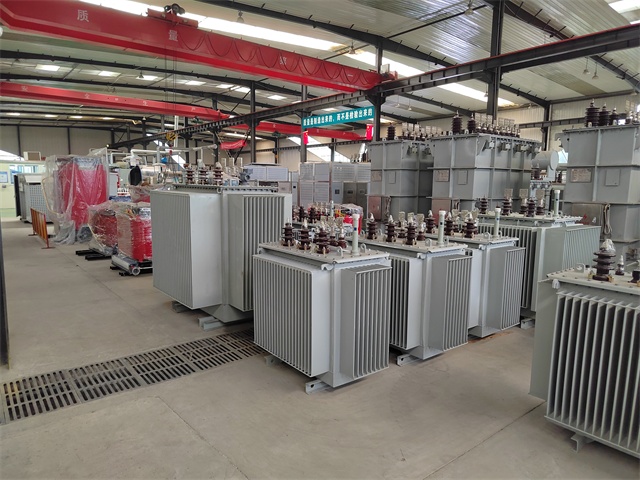

電力變壓器參數解析與選型指南

　　電力變壓器是電力系統中的核心設備，其參數直接決定運行效率、安全性和經濟性。以下從關鍵參數分類、參數影響分析、選型建議及典型案例四方面展開，幫助用戶系統理解并精準選型。

　　一、電力變壓器關鍵參數分類

　　1. 額定參數

參數	定義與說明	典型值示例（以1000kVA變壓器為例）
額定容量（S）	變壓器在額定條件下輸出的視在功率（kVA）	1000kVA
額定電壓（U）	高壓側/低壓側的額定線電壓（kV）	10±2×2.5%/0.4kV
額定電流（I）	由容量和電壓計算得出（I=S/√3U）	高壓側57.7A，低壓側1443A
額定頻率	電力系統工作頻率（中國為50Hz）	50Hz

　　2. 損耗參數

參數	定義與說明	典型值（1000kVA）
空載損耗（P?）	鐵芯在額定電壓下的有功損耗（與負載無關）	一級能效≤1150W（油浸式）/≤1300W（干式）
負載損耗（P?）	繞組在額定電流下的有功損耗（與負載平方成正比）	一級能效≤8100W（75℃時）
總損耗	P? + P?（負載率β時為P? + β2P?）	負載率50%時總損耗≈3175W

　　3. 阻抗與溫升參數

參數	定義與說明	典型值
短路阻抗（U?%）	高壓側短路時低壓側電壓與額定電壓的百分比（影響短路電流和電壓調整率）	4%~6%（油浸式）/6%~8%（干式）
溫升限值	繞組熱點溫升（K）與絕緣等級相關（F級≤100K，H級≤125K）	干式變壓器通?！?0K（環氧澆注）

　　4. 其他關鍵參數

　　絕緣等級：F級(155℃)、H級(180℃)，決定繞組允許最高溫度。

　　防護等級：IP20(防直擊≥12.5mm固體)、IP23(防淋水)，影響安裝環境。

　　噪聲水平：≤55dB(1米處，符合GB/T 1094.10)，低噪聲設計需額外成本。

　　冷卻方式：

　　油浸式：ONAN(自然冷卻)、ONAF(強迫油循環風冷)

　　干式：AN(自然冷卻)、AF(強迫風冷)

　　二、參數影響分析

　　1. 容量(S)與負載率(β)

　　容量選擇：需根據負載需求預留20%~30%余量(避免長期過載)。

　　負載率影響：

　　負載率<30%：空載損耗主導，非晶合金變壓器節能優勢明顯。

　　負載率>70%：負載損耗主導，硅鋼片變壓器可能更經濟。

　　案例：某工廠負載率長期25%，選用非晶合金變壓器年節電費超3萬元。

　　2. 短路阻抗(U?%)

　　影響短路電流：U?%每增加1%，短路電流降低約5%(如U?%=6%時，短路電流為理論值的83%)。

　　影響電壓調整率：U?%越大，電壓調整率越高(需匹配無功補償裝置)。

　　選型建議：

　　配電變壓器：U?%=4%~6%(平衡短路電流與電壓調整)。

　　發電廠/大型電機啟動：U?%=10%~16%(限制短路電流)。

　　3. 損耗與能效等級

　　能效標準：

　　中國GB 20052-2020：分1級、2級、3級，1級能效空載損耗比3級低40%~50%。

　　歐盟EU 2019/1781：Tier 2標準要求空載損耗≤1050W(1000kVA)。

　　經濟性分析：

　　初始成本：1級能效變壓器比3級高15%~20%。

　　回收期：年運行8000小時的1000kVA變壓器，1級能效回收期約3~4年。

　　三、選型建議與典型案例

　　1. 選型步驟

　　確定容量：根據負載計算(S=P/cosφ，P為有功功率，cosφ為功率因數)。

　　選擇電壓等級：匹配電網電壓(如10kV/0.4kV)。

　　確定能效等級：根據年運行小時數選擇(>6000小時優先1級能效)。

　　考慮環境條件：

　　高濕度/鹽霧：選IP23防護等級。

　　高海拔：每升高100米，容量降1%。

　　特殊需求：

　　消防要求：選干式變壓器(阻燃等級F1)。

　　噪聲敏感：選低噪聲設計(≤50dB)。

　　2. 典型案例

　　案例1：商業綜合體

　　負載特性：白天滿載、夜間輕載(負載率10%~90%)。

　　選型：非晶合金干式變壓器(SCBH15-1000/10)，1級能效，空載損耗≤950W。

　　效益：年節電費5.2萬元，回收期3.5年。

　　案例2：工業園區

　　負載特性：連續重載(負載率80%~100%)。

　　選型：硅鋼片油浸式變壓器(S13-1000/10)，1級能效，負載損耗≤7800W。

　　效益：初始成本低12%，長期運行成本最優。

　　四、參數對比表(1000kVA變壓器)

參數	油浸式（S13）	干式（SCB14）	非晶合金干式（SCBH15）
空載損耗（W）	≤1150	≤1300	≤950
負載損耗（W）	≤7800	≤8100	≤8200
短路阻抗（%）	4~6	6~8	6~8
噪聲（dB）	≤52	≤55	≤50
防護等級	IP00（需配電柜）	IP20	IP20（可選IP23）
適用場景	重載、戶外	室內、消防要求高	輕載、節能要求高

　　五、總結與推薦

　　選型核心邏輯：

　　節能優先：年運行>6000小時或負載率<30%，選非晶合金變壓器。

　　經濟優先：連續重載且年運行<4000小時，選硅鋼片變壓器。

　　推薦型號：

　　高性價比：江蘇華鵬S13-1000/10(油浸式，1級能效)。

　　節能標桿：特變電工SCBH15-1000/10(非晶合金干式，空載損耗≤950W)。

　　高端應用：ABB TRAFOLAM(進口非晶合金，噪聲≤45dB)。

　　通過精準匹配參數與場景，電力變壓器可實現全生命周期成本最優，同時滿足安全、高效、環保的核心需求。
