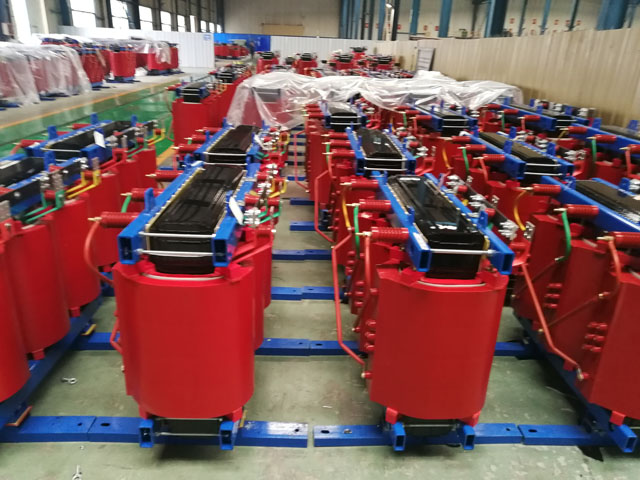

4000KVA干式變壓器本系列產品以短玻璃絲為填料的澆注線圈采用分段園筒式，線圈內部設置有軸向氣道以改善散熱條件。4000KVA干式變壓器科學的澆注成型工藝可確保樹脂充分滲透到匝間、層間、段間以保證產品的電器絕緣強度及較少的局放置(≤5pc)。如何防止樹脂澆注體的龜裂，控制澆注體內殘留氣泡的產生，把局放降低到小極限一直是國內外干變制造廠的重大課題，是樹脂澆注干式變壓器的關鍵制造技術。

　　本公司通過反復的生產實踐及頻繁的理化試驗，成功地解決了這一難題，使本公司以短玻璃絲為填料的薄絕緣真空澆注型產品，其抗拉強度提高到170N/mm2彎曲強度提高到220N/mm2 從整體上提高了樹脂固化體的機械性能。本公司SC(B)10系列樹脂澆注薄絕緣干變產品制造技術的獨到之處，獨成一格的創造點是：

　　1、減薄了包封層的樹脂厚度，增強了線圈的散熱能力。

　　2、線圈采用玻璃絲氈加強，增強了線圈的機械強度，提高了產品抗突發短路能力，成功地解決了澆注體龜裂的問題。

　　3、線圈采用特殊工藝、極大地減少了線圈內部的局部放電量，提高了線圈電氣強度。

　　4000KVA干式變壓器結構及特點：

　　4000KVA干式變壓器全部采用優質晶粒取向冷軋硅鋼片的鐵芯，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音小;卷鐵芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低;非晶合金變壓器鐵芯與傳統硅鋼片相比，平均降低空損72% ，空載電流降低50% 。線圈：采用優質QQ縮醒漆包圓銅線，無氧銅桿拉制的扁銅錢或銅結繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。油箱：采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆暇涂，既抗腐蝕又美觀大方。

　　正常環境使用條件：海拔不超過1000m。環境溫度+40℃,日平均溫度+30℃，年平均溫度+20℃，戶外***氣溫-25℃。

　　特殊環境使用條件：海拔超過1000m。環境溫度+40℃,***-45℃。(訂貨時詳細說明)

　　安裝場所：沒有腐蝕性氣體、無明顯污垢的環境
