礦用變壓器的阻抗計算需結合其特種應用場景(如井下防爆、耐潮濕、抗沖擊)和電氣性能要求(如短路保護、電壓調整率)，核心計算對象是短路阻抗(包括電阻分量和電抗分量)，部分場景還需計算零序阻抗(用于接地保護設計)。以下從基礎概念、計算方法、礦用特殊考量三方面詳細說明：

　　一、核心概念：礦用變壓器的阻抗類型

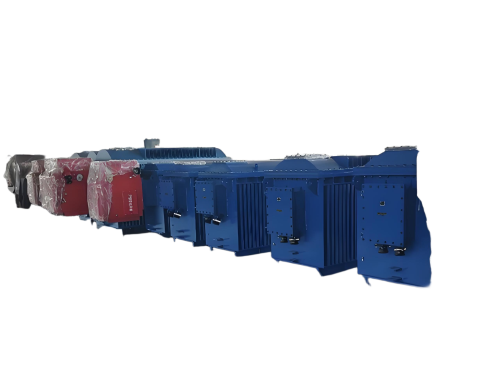

　　礦用變壓器(如隔爆型KBSG系列、干式KSG系列)的阻抗本質是繞組的“等效阻抗”，反映變壓器在負載或短路時的電壓損耗特性，主要分為兩類：

阻抗類型	物理意義	應用場景
短路阻抗（Zk）	變壓器一側短路、另一側施加電壓使電流達到額定值時，該電壓與額定電壓的比值（通常用百分比 % 表示，即阻抗電壓 Uk%），包含電阻分量（Rk）和電抗分量（Xk），即 Zk = √(Rk2 + Xk2)	1. 計算短路電流（用于斷路器選型） 2. 驗證電壓調整率（確保井下電機、設備電壓穩定） 3. 判斷變壓器抗短路能力（礦用場景需耐受沖擊短路）
零序阻抗（Z0）	三相繞組通入零序電流時的等效阻抗，與繞組聯結方式（如 Yyn0、Dyn11）、鐵心結構密切相關	1. 井下低壓接地保護設計（如檢漏繼電器整定） 2. 三相不平衡負載下的零序電流計算

　　二、關鍵計算：短路阻抗(Zk)的兩種方法

　　礦用變壓器的短路阻抗計算需基于銘牌參數或設計參數，分為“實測反推法”(運行維護常用)和“設計正向計算法”(生產設計常用)。

　　方法1：基于銘牌參數的實測反推法(運維場景)

　　礦用變壓器出廠時會標注額定容量(Sn)、額定電壓(U1n/U2n)、短路損耗(Pk)、阻抗電壓(Uk%) ，可直接反推短路阻抗的電阻分量(Rk)和電抗分量(Xk)，步驟如下：

　　步驟1：明確基礎參數(以10kV礦用隔爆變壓器為例)

　　假設某KBSG1000/10型礦用變壓器參數：

　　額定容量 Sn = 1000 kVA

　　高壓側額定電壓 U1n = 10 kV，額定電流 I1n = Sn/(√3×U1n) ≈ 57.7 A

　　低壓側額定電壓 U2n = 0.69 kV，額定電流 I2n = Sn/(√3×U2n) ≈ 836.7 A

　　短路損耗 Pk = 12.5 kW(銘牌標注，75℃時)

　　阻抗電壓 Uk% = 6%(銘牌標注，額定電流下的電壓百分比)

　　步驟2：計算短路電阻分量(Rk)

　　短路損耗本質是繞組電阻的銅耗(忽略鐵心損耗，因短路時電壓低、磁通小)，公式為：

　　Pk = 3×I1n2×Rk × 10?3(單位：kW，Rk單位：Ω)

　　變形得：

　　Rk = Pk × 103 / (3×I1n2)

　　代入數據：

　　Rk = 12.5×103 / (3×57.72) ≈ 12500 / (3×3329.29) ≈ 1.26 Ω

　　步驟3：計算短路阻抗模值(Zk)

　　阻抗電壓Uk%的定義是“短路時施加電壓與額定電壓的百分比”，公式為：

　　Uk% = (Zk × I1n × √3 / U1n) × 100

　　變形得：

　　Zk = Uk% × U1n / (√3 × I1n × 100)

　　代入數據：

　　Zk = 6 × 10×103 / (√3 × 57.7 × 100) ≈ 60000 / (10000) ≈ 6 Ω(近似值，精確計算為≈5.99 Ω)

　　步驟4：計算短路電抗分量(Xk)

　　由阻抗三角形關系(Zk2 = Rk2 + Xk2)，得：

　　Xk = √(Zk2 Rk2)

　　代入數據：

　　Xk = √(62 1.262) ≈ √(36 1.59) ≈ √34.41 ≈ 5.87 Ω

　　方法2：基于設計參數的正向計算法(生產設計場景)

　　若缺乏銘牌參數(如定制化礦用變壓器設計)，需通過繞組、鐵心的結構參數計算，核心是漏電抗(Xk)的計算(電阻Rk可通過導線截面積、長度計算)：

　　1. 計算繞組電阻(Rk)

　　電阻本質是導線的直流電阻，需考慮溫度修正(礦用變壓器通常按75℃計算)：

　　Rk = (ρ75 × L × W) / (S × 10?)(單位：Ω)

　　ρ75：銅導線在75℃時的電阻率，取0.0217 Ω·mm2/m(鋁線取0.0348 Ω·mm2/m，礦用變壓器多為銅線以提升可靠性);

　　L：單匝導線長度，需根據鐵心窗高、繞組幅向尺寸計算;

　　W：繞組匝數(高壓側或低壓側，通常取高壓側);

　　S：導線截面積(mm2)，由額定電流和電流密度(礦用變壓器取2.53.5 A/mm2，防爆外殼散熱差，電流密度需略低)確定。

　　2. 計算漏電抗(Xk)

　　漏電抗是繞組漏磁通產生的電抗，與繞組結構(餅式、連續式)、漏磁面積密切相關，公式為：

　　Xk = 4πf × W2 × ΔU × 10??(單位：Ω)

　　f：電源頻率(礦用通常為50 Hz);

　　ΔU：漏電磁動勢對應的“漏磁電壓降系數”，需根據繞組布置(同心式、交錯式)查設計手冊(如《變壓器設計手冊》)，礦用隔爆變壓器多為同心式繞組，ΔU通常取0.0050.01;

　　其他參數同電阻計算(W為匝數)。

　　> 注：正向計算需專業設計軟件(如AutoCAD Electrical、變壓器設計專用軟件)輔助，因漏磁分布復雜，手工計算需簡化模型，誤差約5%。

　　三、礦用場景的特殊考量

　　礦用變壓器的阻抗計算需額外關注井下環境和防爆要求，避免理論計算與實際運行偏差：

　　1. 溫度修正：防爆外殼的散熱影響

　　礦用隔爆變壓器(KBSG系列)的外殼為密閉結構，散熱效率低于普通油浸式變壓器，運行時繞組溫度可能高于設計值(通常不超過105℃，F(xiàn)級絕緣)。計算阻抗時需注意：

　　短路電阻Rk隨溫度升高而增大，溫度修正公式：Rt = R75 × (234.5 + t) / (234.5 + 75)(t為實際繞組溫度，單位：℃);

　　電抗Xk受溫度影響極小，可忽略。

　　2. 零序阻抗(Z0)的特殊計算

　　井下低壓系統(如0.69kV)需接地保護，需計算零序阻抗，核心取決于繞組聯結方式：

　　Yyn0聯結(高壓Y接、低壓yn接)：零序電流可通過低壓中性線形成回路，零序阻抗較小，公式簡化為：Z0 ≈ Zk / 3(近似值，精確值需考慮鐵心零序磁通路徑);

　　Dyn11聯結(高壓D接、低壓yn接)：高壓側無零序電流通路，零序阻抗極大，通常視為開路，無需計算(適用于對接地要求極高的場景)。

　　3. 標準合規性：需符合GB/T 8286

　　礦用變壓器的阻抗需滿足國家標準《GB/T 82862019 礦用隔爆型變壓器 電抗器 移動變電站》要求：

　　短路阻抗允許偏差：±10%(額定容量≥1000kVA時);

　　短路損耗允許偏差：+15%(確保實際銅耗不超標，避免過熱觸發防爆保護)。

　　四、實際應用：阻抗計算的核心用途

　　1.短路電流計算：用于井下斷路器、饋電開關的選型，公式為：Isc = I1n / Uk% × 100(三相短路電流有效值)，例如上述1000kVA變壓器，Isc ≈ 57.7 / 6 × 100 ≈ 962 A，需選擇分?jǐn)嗄芰Α?0kA的開關;

　　2.電壓調整率驗證：礦用電機啟動時電壓降需≤10%，電壓調整率公式：ΔU% ≈ (β×Pk/Sn)×100 + (β2×Uk%×sinφ)/10(β為負載率，φ為功率因數)，確保啟動時電壓穩定;

　　3.接地保護整定：零序阻抗用于計算零序電流，確保檢漏繼電器在接地故障時可靠動作(如零序電流≥5A時跳閘)。

　　總結

　　礦用變壓器的阻抗計算以短路阻抗(Zk) 為核心，運維場景可通過銘牌參數反推(步驟清晰、誤差小)，設計場景需結合繞組/鐵心結構正向計算(需專業知識)。關鍵是結合礦用特性：考慮防爆外殼的溫度影響、零序阻抗的接地保護需求，并嚴格符合GB/T 8286標準，最終確保井下供電的安全性和穩定性。若需精確計算，建議使用變壓器設計軟件或咨詢廠家提供的技術手冊。
